В наше время многие украинцы являются счастливыми обладателями хотя бы небольшого участка земли. Кто-то живет в частном доме и имеет собственный двор, у жителей многоэтажек часто есть дача за городом. И наверняка каждый рано или поздно задумывался о возведении во дворе крытого навеса.
Каким может быть крытый навес?
Он может быть расположен в любом месте участка и выполнять самые разнообразные функции: навес над крыльцом дома, над бассейном, детской игровой зоной, зоной отдыха для всей семьи, навес для автомобиля, для складирования дров так далее.
Эта небольшая, не требующая больших денежных вложений постройка способна сделать жизнь намного комфортнее, так как позволяет не зависеть от погодных условий и проводить больше времени на свежем воздухе. Крытый навес надежно защитит вас и ваше имущество (автомобиль, уличную мебель и прочее) от осадков и палящих солнечных лучей.
Существует несколько видов крытых навесов, отличающихся по типу конструкции: односкатные, двускатные, арочные, купольные, прямые с подзором, вогнутые, маркизы.
В основном для постройки навесов используют дерево и металл.
Как построить навес своими руками?
В данной статье предложен достаточно простой, недорогой, но прочный и долговечный вариант конструкции навеса своими руками.

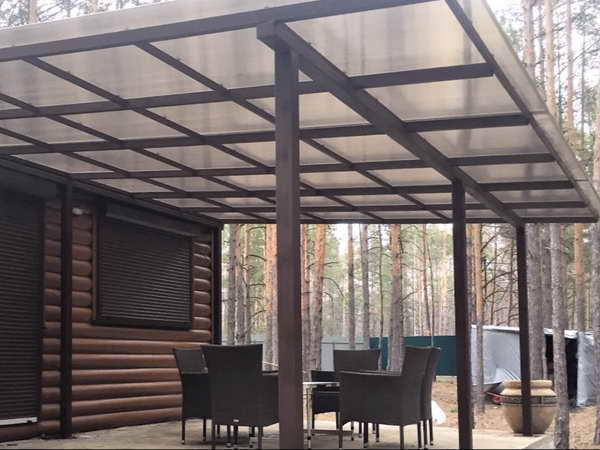

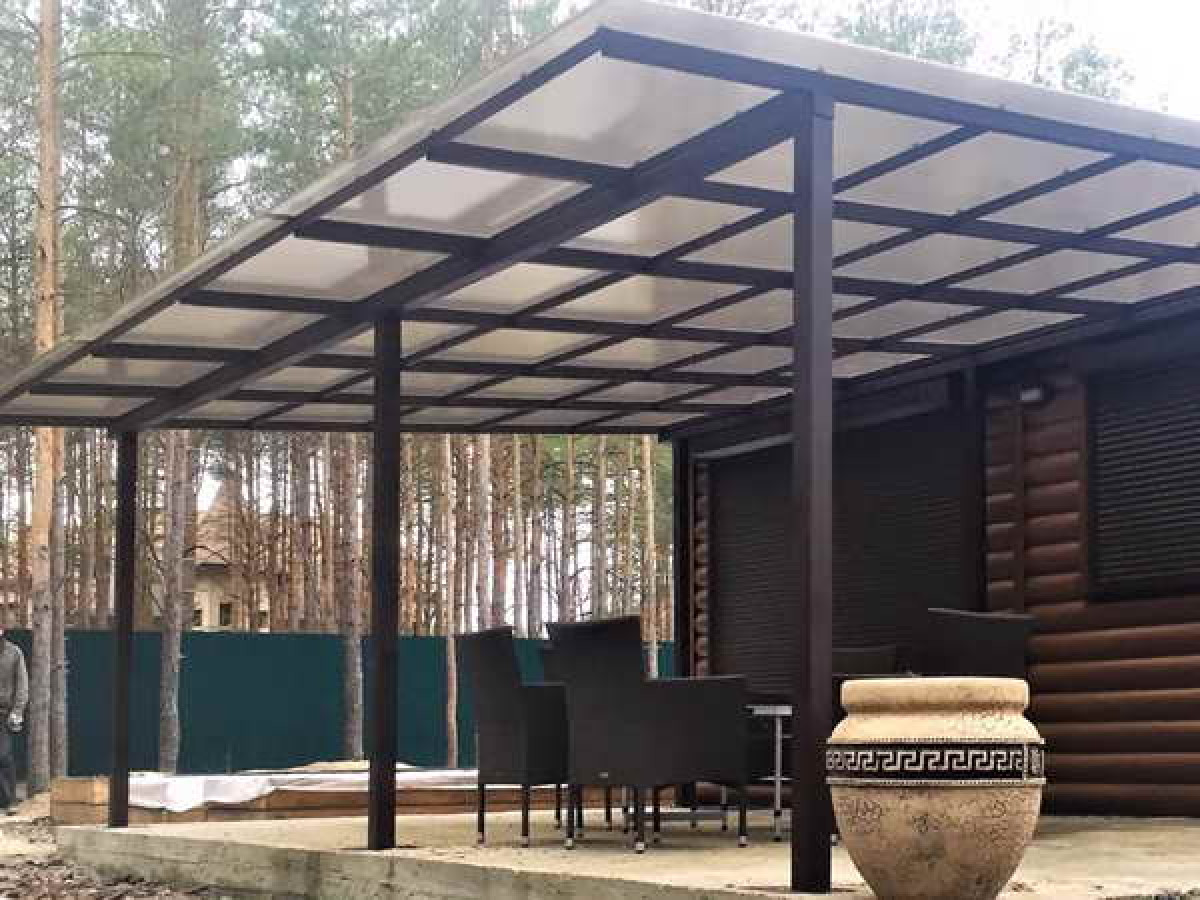

Это небольшой отдельностоящий односкатный навес над крыльцом дома, выполненный из профильных труб. Хотя такой навес можно построить где угодно и использовать для других целей, так как, повторимся, конструкция автономная, не имеющая привязки к дому. Размеры постройки: 4,5х3 м.
Необходимые инструменты: болгарка, сварочный аппарат, бур, лопата.
Материалы:
- Профильная труба 80х80 мм с толщиной стенки 3 мм – 4 шт. Примечание: длина труб зависит от высоты навеса. Также нужно учесть, что часть трубы будет находиться в земле;
- Профильная труба 60х40 мм с толщиной стенки 2 мм – 2 шт по 3 м и 7 шт по 4,5 м;
- Профильная труба 40х20х2 мм – 10 шт по 3 м;
- Заглушки пластиковые внутренние прямоугольные 60х40 с плоской шляпкой – 18 шт;
- Заглушки пластиковые внутренние прямоугольные 40х20 с плоской шляпкой – 20 шт;
- Кровельное покрытие.
Последовательность работы
Ход работ:
- Металл при необходимости распилить на заготовки, очистить с помощью специальной насадки для болгарки, обезжирить, нанести грунтовку и покрасить. Конечно, можно покрасить уже готовый навес, но сделать это будет намного сложнее, ведь работать придется на высоте. Кроме того, столбы обязательно нужно обработать до бетонирования, чтобы максимально защитить металл от разрушения.
- Поперек каждой из четырех труб 80х80 мм, в той части профиля, которая будет залита бетоном, приварить несколько металлических стержней, пластин, кусков арматуры или любой другой металлолом. Если этого не сделать, столб со временем расшатается, так как бетон дает усадку, и может произойти его отслоение от столба.
- Подготовить площадку под навес. Разметить периметр 4х3 м. По углам вбить четыре колышка. По периметру натянуть нить. Чтобы проверить правильность разметки, померяйте диагонали, натянув рулетку от одного колышка к противоположному. Если диагонали равны, участок ровный.
- На месте кольев выкопать ямы для столбов. Для этих целей лучше взять бур. Если бура нет, подойдет и лопата. Глубина ям зависит от глубины промерзания земли в вашей местности, но обычно составляет не менее 60 см. На дно не помешает насыпать песок слоем около 10 см, особенно если близко находятся грунтовые воды.
- Приготовить бетонную смесь.
Для того, чтобы правильно приготовить бетонную смесь, воспользуйтесь следующей таблицей:
Составы тяжелых бетонов по объему (цемент: песок: щебень или гравий)
| Марка вяжущего (портландцемента) | Марка бетона (класс бетона) | |||
| 200 (В 15) | 150 (В 12,5) | 100 (В 7,5) | 50 (В 5) | |
| 400 | 1 : 1,6 : 2,9 1 : 1,4 : 2,9 | 1 : 2,1 : 3,5 1 : 2: 3,5 | 1 : 2,8 : 4,2 1 : 2,6 : 4,2 | --- |
| 300 | 1 : 1,3 : 2,5 1 : 1,2 : 2,5 | 1 : 1,7 : 3 1 : 1,6 : 3 | 1 : 2,3 : 3,6 1 : 2,1 : 3,6 | 1 : 3,7 : 4,9 1 : 3,5 : 4,9 |
| 200 | --- | --- | 1 : 1,9 : 3,1 1 : 1,8 : 3,1 | 1 : 3 : 4,4 1 : 2,8 : 4,4 |
Примечания:
- в верхней части столбцов приведены составы с использованием щебня, в нижней – с гравием;
- дозировка воды: 5,5 – 6,5 л на 10 кг цемента. Учитывайте влажность песка и щебня (гравия).
- Поместить столбы в ямы, залить бетонной смесью и выровнять вертикально по уровню. Вокруг опор желательно сделать опалубку из бетона. Для этого на столб надевают водопроводную трубу, старое ведро, пластиковую пятилитровую бутылку и т.д. и заливают туда бетон. Это необходимо для того, чтобы металлическая труба не контактировала с грунтом, была меньше подвержена коррозии. Оставить до полного застывания бетона.
Примечание: крыша должна быть расположена под наклоном, чтобы не скапливались осадки. Поэтому два столба нужно сделать ниже. Важно, чтобы уклон был не менее 15 см на 1 м крыши. То есть в нашем случае два столба должны быть ниже приблизительно на 60 – 75 см.
- На столбы параллельно стене дома положить профильные трубы 60х40 мм длиной 3 м и обварить по кругу.
- Далее делаем стропила из профильных труб 60х40 мм длиной 4,5 м. Для этого приварить 7 труб через каждые 50 см под прямым углом к дому.
- Следующий этап – обрешетка конструкции профильными трубами 40х20 мм длиной 3 м. Привариваем их перпендикулярно к трубам 60х40 мм также через каждые 0,5 м. Вверху должна получится своеобразная решетка из металлических труб.
- Места сварки зачистить от окалин и прокрасить.
- Надеваем на профильные трубы пластиковые заглушки соответствующего размера. Они защитят трубы от попадания грязи, пыли и воды. Благодаря заглушкам внешний вид конструкции будет более эстетичным и завершенным.
- Наконец, настало время крепить кровельное покрытие. Какое оно будет – выбор за вами. Подойдет профнастил (например, НС25, толщиной 0,45 мм), поликарбонат, металлочерепица, листовой металл, стекло, шифер.

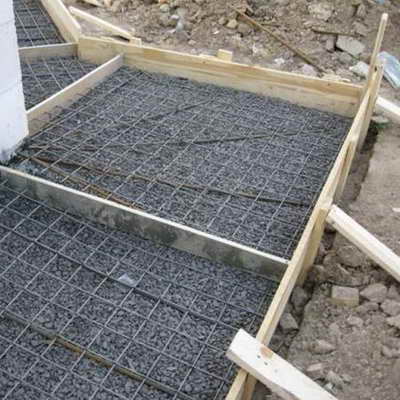

- Участок под навесом можно забетонировать. Сначала нужно удалить слой грунта не менее 200 мм. Далее делаем дренаж: насыпать песок слоем 50 мм, утрамбовать, сверху насыпать 50 – 70 мм щебня мелкой или средней фракции и также утрамбовать. Теперь сооружаем опалубку по периметру территории, которую будем бетонировать (для этого используют доски, шифер, ОСП, ДСП и т.д.). На щебень укладываем внахлест армирующую сетку с ячейкой 100х100 или 200х200мм. Готовим бетонную смесь и заливаем нашу площадку.
Предложенная конструкция – одна из самых простых. Если вы обладаете определенными навыками, обязательно сможете сделать такой крытый навес своими руками. Профильные трубы являются легким и очень прочным материалом, поэтому при правильной эксплуатации навес из профильных труб прослужит долгие годы.
