Почему такая форма конструкции у внутренних заглушек для труб?

Характеристики сечения профильной  трубы

Как известно металлические профильные трубы изготовленные по большинству ГОСТов имеют две основные характеристики сечения. Первая характеризует наружный размер трубы, если труба круглая то это наружный диаметр трубы и обозначается так: ставят значок диаметра и число равное наружному диаметру трубы, некоторые компании в своей маркировке знак диаметра Ø не ставят, а ставят просто число, равное наружному диаметру.

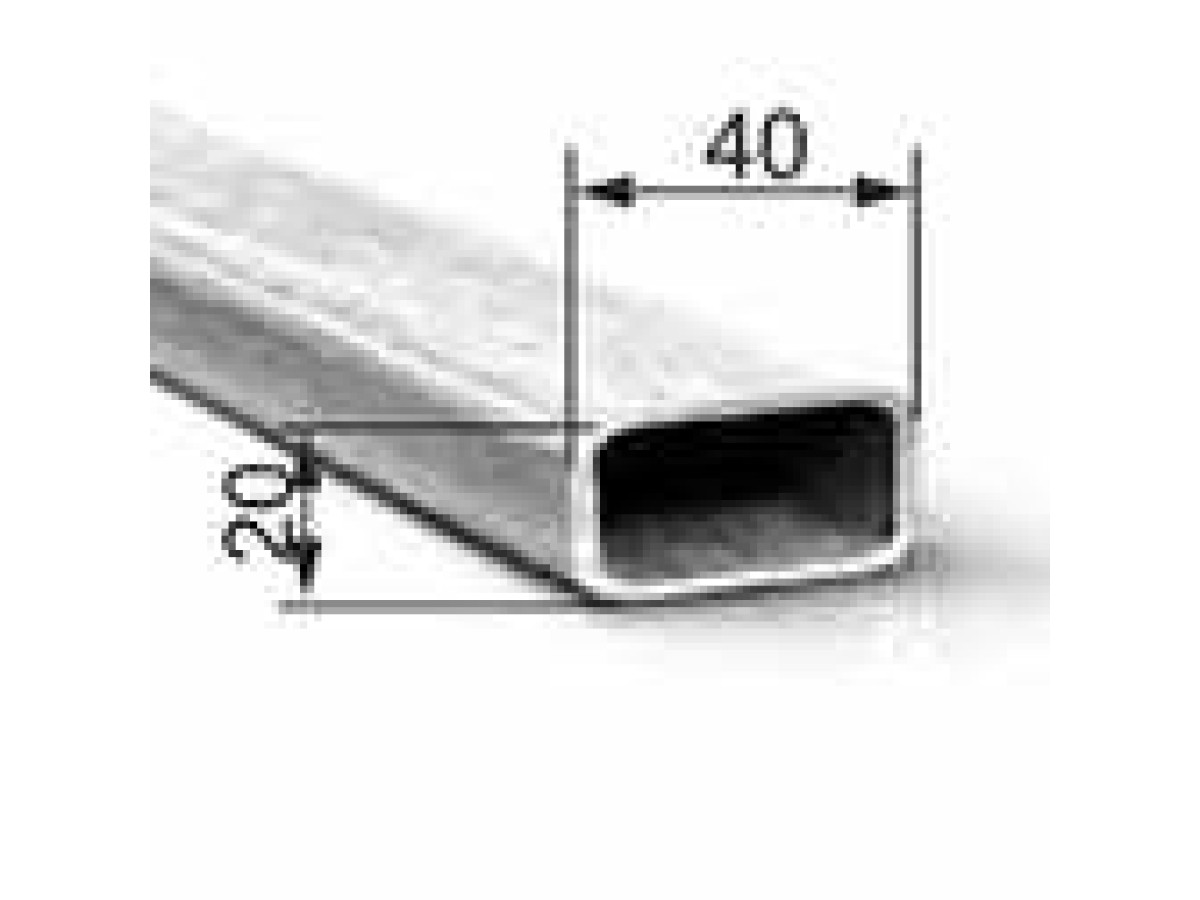

Если труба прямоугольная или квадратная, то это наружные размеры длины и ширины сечения трубы, обозначаются числами равными длине и ширине сечения трубы записанными через знак умножения. Первая характеристика по сути обозначает геометрическую форму и размер и является основой. Мы можем услышать “труба 20 миллиметров” и сразу понимаем что это круглая труба с наружным диаметром 20 миллиметров. Или в прайсе видим “Труба 40×20” тоже понятно что это прямоугольная труба со сторонами 40 и 20.

Толщина стенки профильной трубы

Не менее важна и вторая характеристика - это толщина стенки трубы. Можно сказать по другому это толщина металла, из которого изготовлена труба. У труб одного размера толщина стенки может быть разной. Например у трубы диаметром 16 миллиметров минимальная толщина стенки может быть 0.5 миллиметра а максимальная 2.5 миллиметра. У трубы 100×100 минимальная толщина стенки 1.5 миллиметра а максимальная может быть 8 миллиметров. Толщина стенки трубы влияет на жесткость трубы, прочность, способность нести нагрузки, долговечность, а также на массу и стоимость.

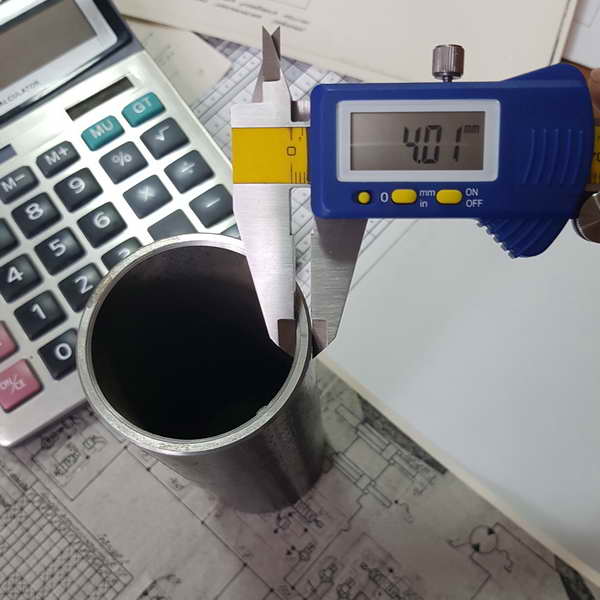

Вторая характеристика обозначается числом с одним знаком после запятой равному толщине стенки записанная после первой характеристики через знак умножения. Пример измерения толщины стенки трубы диаметром 57 мм показан на рисунке 2. Полная маркировка профильной трубы выглядит так:

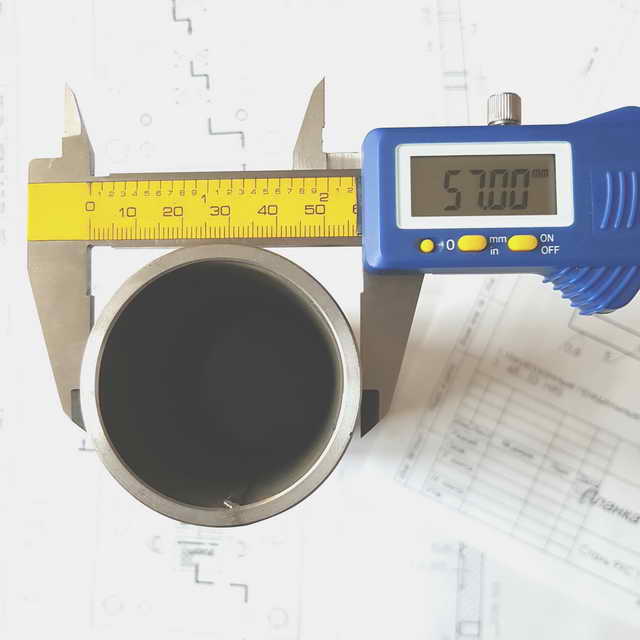

• Труба 57×4.0 - труба круглая с наружным диаметром 57 миллиметра, показано на рисунке 1, и толщиной стенки 4 миллиметра, показано на рисунке 2.

• Труба 120×80×4 - прямоугольная труба со сторонами 120 и 80 и толщиной стенки 4 миллиметра.

• Труба 60×60×2 - квадратная труба со сторонами 60 миллиметров и толщиной стенки два миллиметра.


У труб одного размера при разной толщине стенки внутренний размер разный, причем он может отличаться существенно.

Например труба 25×25×1 имеет внутренний размер 23×23 миллиметра, а труба 25×25×2.5 имеет внутренний размер 20×20 миллиметров.
